Track X-170 VHF

Базовые (стационарные) антенны используются для организации диспетчерской точки радиосвязи с целью увеличения дальности радиосвязи или создания центрального узла связи для автомобильных и портативных абонентских радиостанций.

Краткие технические характеристики:

1. Высота антенны: 1.7 м
2. Диапазон рабочих частот: 136-174 МГц
3. Длина противовесов: 520 мм
4. Максимальная мощность: 200 Вт
5. Возможный диаметр мачты: 30-62 мм
6. Ветровая нагрузка: 60 м/с
7. Разъем: SO 239(PL)
8. Усиление: 4.5 dBi
9. Вес: 1200 г.

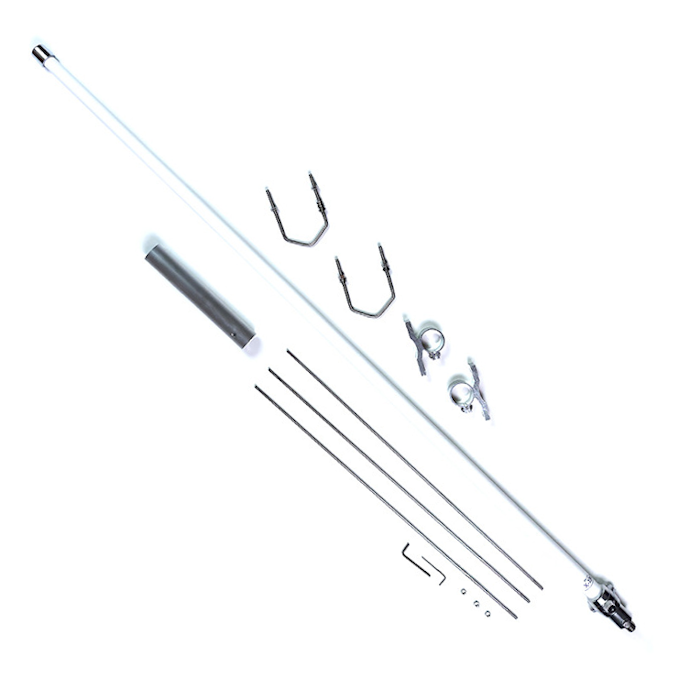

Комплект поставки:

1. Антенна
2. Защитная труба
3. Противовесы с гайками (3 шт)
4. U-образное крепление (2 шт) для установки на мачту диаметром 30-62 мм
5. Ключи для винтов (2 шт)
6. Инструкция по установке (1 шт)
7. Карта обрезки (1 шт)

Инструкция по установке

• Используя резьбовые соединения, закрепите противовесы на основании корпуса антенны и тщательно затяните.
• На радиочастотный кабель оденьте короткую защитную трубу.
• Подключите радиочастотный кабель к разъёму антенны.
• Тщательно загерметизируйте соединение разъёма.
• Наденьте короткую защитную трубу на основание корпуса антенны и зафиксируйте её при помощи крепёжного винта.
• С помощью U-образных креплений, зафиксируйте антенну на мачте (мачта в комплект поставки не входит).
• По окончании сборки, с помощью гаечного ключа и отвёртки, затяните все резьбовые соединения.
