Track TR-400V

Базовые (стационарные) антенны используются для организации диспетчерской точки радиосвязи с целью увеличения дальности радиосвязи или создания центрального узла связи для автомобильных и портативных абонентских радиостанций.

Краткие технические характеристики:

1. Диапазон рабочих частот: 136-174 МГц
2. Тип диапазона частот: VHF
3. Излучающий элемент: 1/4+2x5/8
4. Максимальная мощность: 150 Вт
5. Поляризация: вертикальная
6. Тип антенны: коллинеар
7. Направленность: круговая
8. Усиление: 8.5 дБи
9. КСВ на резонансной частоте: не более 1,5:1
10. Реактивное сопротивление (импеданс): 50 Ом
11. Максимальная ветровая нагрузка: 160 км/ч
12. Рабочий диапазон температур: -45°С ~ +80°С
13. Материал корпуса: фибергласс
14. Разъем: UHF-гнездо (PL-259)
15. Длина: 4.2 м
16. Вес: 3.2 кг

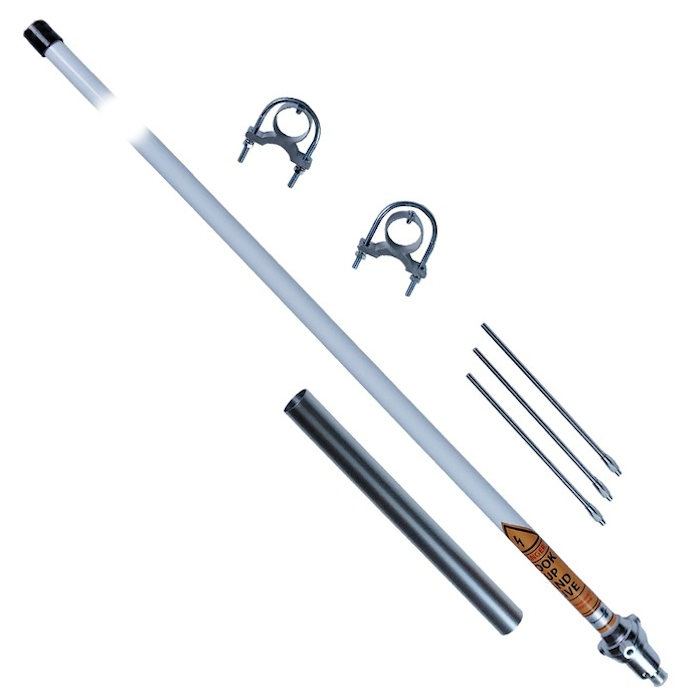

Комплект поставки:

1. Антенна
2. Защитная труба
3. Противовесы (3 шт)
4. U-образное крепление (2 шт) для установки на мачту диаметром 30-70 мм

Инструкция по установке

• Используя резьбовые соединения, закрепите противовесы на основании корпуса антенны и тщательно затяните.
• На радиочастотный кабель оденьте короткую защитную трубу.
• Подключите радиочастотный кабель к разъёму антенны.
• Тщательно загерметизируйте соединение разъёма.
• Наденьте короткую защитную трубу на основание корпуса антенны и зафиксируйте её при помощи крепёжного винта.
• С помощью U-образных креплений, зафиксируйте антенну на мачте (мачта в комплект поставки не входит).
• По окончании сборки, с помощью гаечного ключа и отвёртки, затяните все резьбовые соединения.
