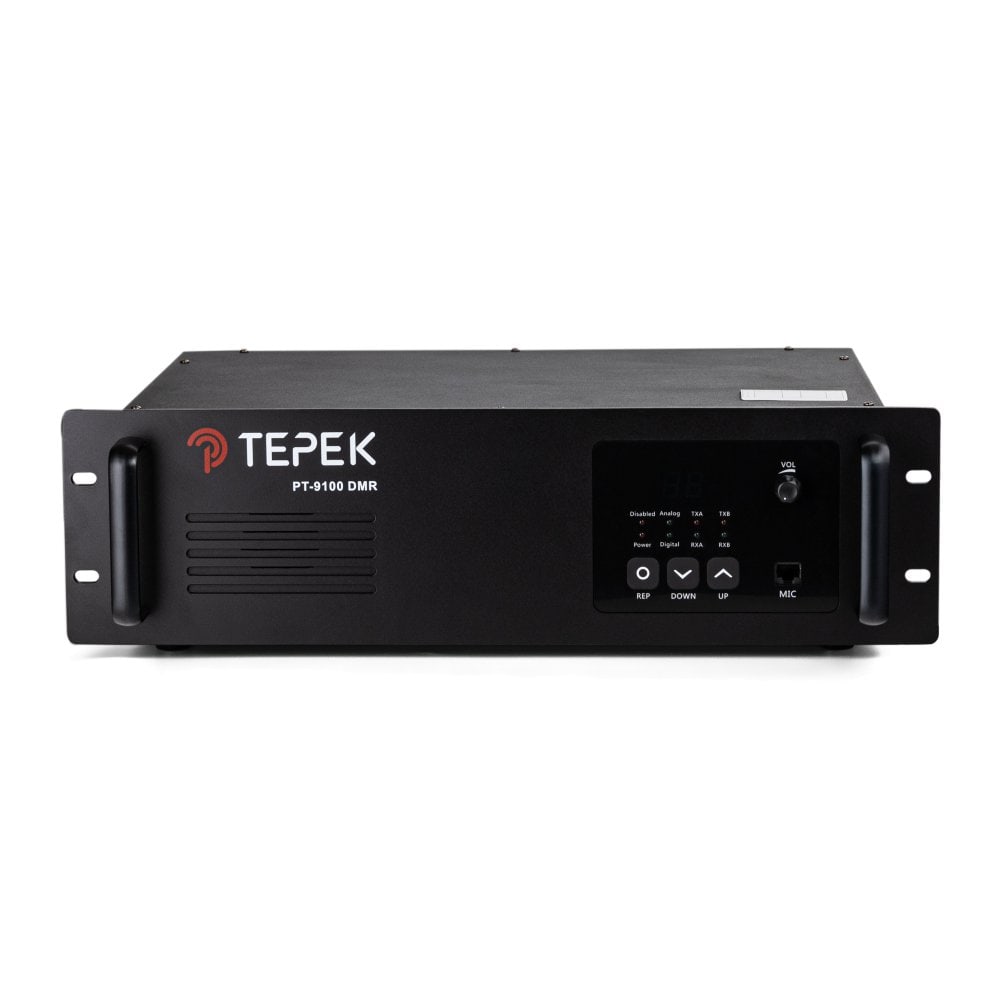

Текрк РТ-9100 DMR цифро-аналоговый ретранслятор мощностью 25 или 50 Вт, диапазон частот 136-174 МГц или 400-470 МГц
Цифро-аналоговый мобильный ретранслятор Терек РТ-9100 DMR. Поддерживает как цифровой (стандарт «DMR Tier II»), так и аналоговый режимы работы.
С помощью одного ретранслятора Терек РТ-9100 DMR можно обеспечить два независимых разговорных канала, абсолютно не мешающих друг другу. Устройство динамически переключается между аналоговым и цифровым режимами на основе вызова, который оно получает от радиостанций. К примеру, если на входе ретранслятора появится аналоговый сигнал, ретранслятор автоматически переключится из цифрового в аналоговый режим. Таким образом, пропускная способность одного ретранслятора вырастает вдвое относительно аналоговых решений.
Так как весь процесс смены режима работы происходит полностью автономно, это очень удобно для больших предприятий, в которых используется параллельно сеть аналоговых и цифровых радиостанций, а так же для компаний, планирующих поэтапный переход из аналогового парка радиостанций, в цифровой стандарт DMR.
При работе ретранслятора в аналоговом режиме, возможно прослушивание разговоров через встроенный динамик.
Данная модель ретранслятора производится в нескольких версиях:
Терек РТ-9100 DMR U - диапазон частот - UHF 400 - 480 мГц, мощность ретранслятора при 100% времени работы в режиме «TX» - 25Вт.
Терек РТ-9100 DMR V - диапазон частот - VHF 136 - 174 мГц, мощность ретранслятора при 100% времени работы в режиме «TX» - 25Вт.
Терек РТ-9100 DMR U (М) - диапазон частот - UHF 400 - 480 мГц, мощность ретранслятора при 100% времени работы в режиме «TX» - 50 Вт.
Терек РТ-9100 DMR V (М) - диапазон частот - VHF 136 - 174 мГц, мощность ретранслятора при 100% времени работы в режиме «TX» - 50 Вт.
Опционально любая версия может быть снабжена системой автоматического пожаротушения на основе генератора огнетушащего аэрозоля. Время автоматического срабатывания системы пожаротушения - не более 5 с.
Программирование конфигурации ретранслятора производится через программный порт передней панели, посредством применения программатора ПК-302 DMR.
Версия: | Частотный диапазон: |
ТЕРЕК РТ-9100 U | 400-480 мГц |
ТЕРЕК РТ-9100 V | 136-174 мГц |
Рабочая температура | -40 ℃ - +63 ℃ |
Стабильность частоты | +/-0.5 PPM |
Количество каналов | 4 |
Рабочее напряжение | 13.8 V DC+/-22% AC 90 - 255 V 50/60 Гц |
Сопротивление антенны | 50 Ом |
Габариты | 484*307*134 мм |
Вес | 15.3 кг |
Мощность | 25 Вт ( Версия М - 50 Вт) |
Модуляция | 12.5 кГц / 25 кГц |
Интермодуляция | +/-2.5 кГц @ 12.5 кГц | +/-5.0 кГц @ 25 кГц |
Соотношение сигнал\шум | -40 дБл @ 12.5 кГц | -45 дБл @ 25 кГц |
Чувствительность в аналоговом режиме | 0.22 мкВ (12 dB SINAD) |
Чувствительность в цифровом режиме | 0.18 uV / -120 dBm |
Поддержка 100% цикла передачи | да |
Наличие принудительного охлаждения | да |
Автоматическая система включения охлаждения | да |
Крепление в 19" стойку | да |
Динамик на передней панели | да |
Возможность программирования с помощью ПК | опционально |
Разъем приемника / передатчика | UHF / UHF |
Потребление тока в режиме приема | 0.7 А |
Потребление тока в режиме передачи | 8.7 А ( Версия М - 13.7 А ) |
Цифровой стандарт «DMR Tier II» | да |
Возможность размещения дуплексера внутри корпуса ретранслятора | да |
Крепление дуплексера к шасси ретранслятора | винт М4, 4 шт |
Слот подключения модуля согласования внешнего питания | да |
Автоматическая защита от перегрева модуля УВЧ | да |
Клемма подключения видимой шины заземления к шасси ретранслятора | да |
Поддержка двух речевых каналов одновременно | да |
Окраска корпуса двухкомпонентной противокоррозийной краской | да |
Две ручки для переноски и монтажа на передней панели | да |
Количество клавиш управления | 3 шт |
Светодиодные индикаторы состояния | 8 шт |
Дисплей | светодиодный, высокой яркости |
Регулятор громкости встроенного громкоговорителя | на передней панели |
Разъем для подключения тангенты | на передней панели |
Система автоматического пожаротушения | опционально |
Технические характеристики системы пожаротушения | |
Способ запуска | тепловой |
Время работы системы | не менее 7 с |
Принцип системы пожаротушения | аэрозольный |
Время срабатывания | не более 5 с |
Масса аэрозолеобразующего состава | не менее 2.25 г |
Необходимость регламентного обслуживания системы пожаротушения | отсутствует |
Срок службы системы пожаротушения | не менее 10 лет |
Система пожаротушения соответствует требованиям ТУ РФПН.634239.001 ТУ, а также ГОСТ Р 53284-2009 и ФЗ от 22.07.2008 г. №123-ФЗ (сертификат соответствия) | |
После срабатывания системы пожаротушения вскрывать корпус ретранслятора можне не ранее чем через 10 мин. |
