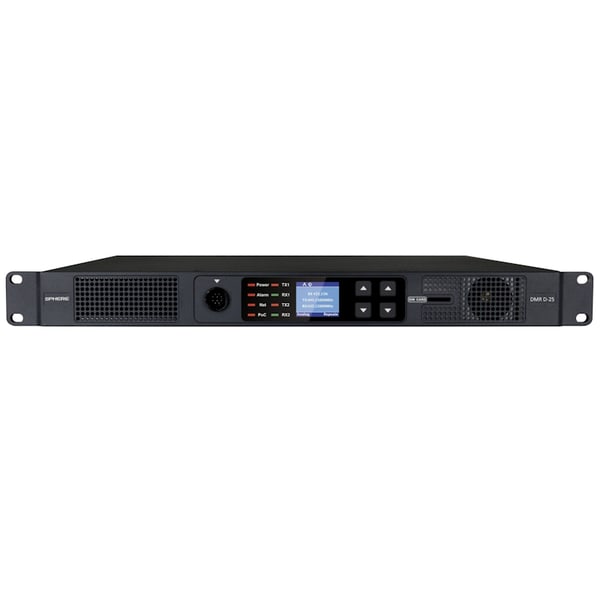

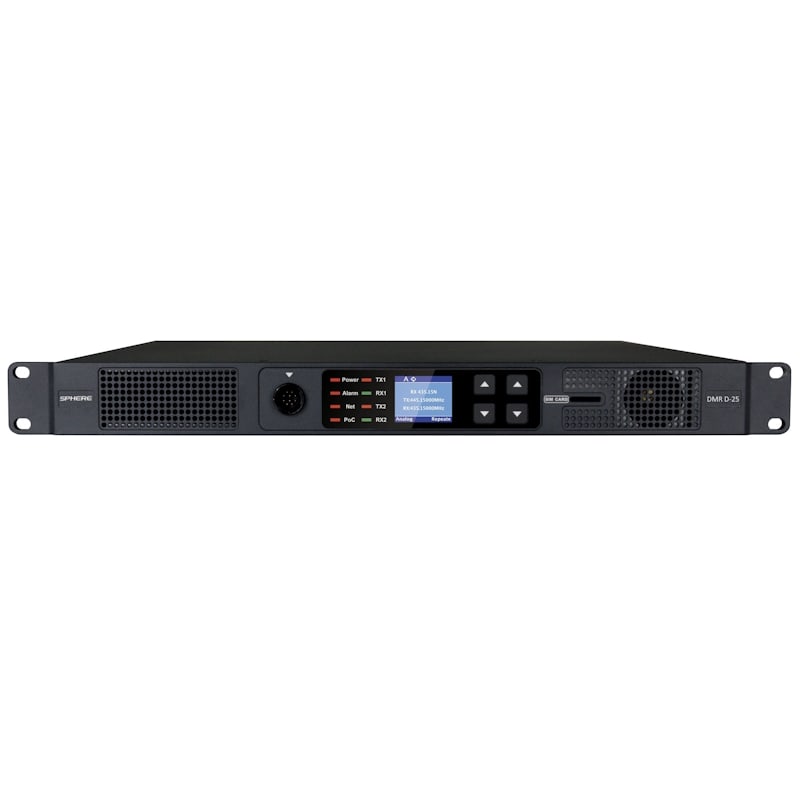

Sphere DMR D25 UHF
Сфера DMR D25 UHF аналого-цифровой ретранслятор мощностью 45 Вт, 64 канала, диапазон частот 400-470 МГц, дуплексер
Описание
Профессиональный аналогово-цифровой DMR ретранслятор Sphere DMR D25 UHF работает с дуплексным разносом частот в диапазоне 400-470 МГц. Выходная мощность регулируется от 1 до 45 Вт в режиме полного цикла. Ретранслятор может использоваться как в мобильном варианте, с питанием от бортовой сети автомобиля (или от переносного аккумулятора), так и в базовом (стационарном) варианте установки. Наличие разъема для подключения резервного источника питания позволяет обеспечить непрерывную работу репитера в случае отключения основного питания - переключение питания производится автоматически.
Репитер Сфера DMR D25 может использоваться как отдельный ретранслятор, так и в составе сети из нескольких ретрансляторов, используя функцию IP Link. Эта функция является базовой и не требует дополнительных денежных вложений. Репитеры могут объединяться в сеть посредством прямого кабельного подключения, подключения к локальной сети Ethernet или к сети интернет. Объединение нескольких ретрансляторов в сеть позволяют существенно увеличить радиопокрытие, или использовать ретрансляторы для связи между различными достаточно удаленными друг от друга территориями. Максимально возможно объединить до 30 ретрансляторов.
UHF ретранслятор Sphere DMR D25 может работать в аналоговом режиме (модуляция FM - 11K0F3E, 14K0F3E, 16K0F3E), цифровом режиме DMR Tier I, II (два раздельных слота) или смешанном режиме Mix Mode. Таким образом, пользоваться ретранслятором могут как пользователи аналоговых радиостанций, так и цифровых DMR.
Ретранслятор Сфера DMR D25 имеет малые размеры - выполнен в корпусе 1U, и внешне очень похож на популярный ретранслятор Hytera HR1065.
Основные характеристики аналогово-цифрового ретранслятора Sphere DMR D25 UHF
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||
|---|---|---|
| Диапазон частот | 400 - 470 МГц | |
| Количество каналов | 64 | |
| Полоса канала | 12.5 / 20.0 / 25.0 КГц | |
| Рабочее напряжение | постоянное 13.6В±15%, переменное 110-240В | |
| Потребление переменного тока | Режим ожидания: ≤ 0,4 А Передача данных: ≤ 1.0 А | |
| Потребление постоянного тока | Режим ожидания: ≤ 1,5 А Передача данных: ≤ 12 А | |
| Стабильность частоты | ±1.0 ppm | |
| Температура работы | -30°C - +60°C | |
| Размеры | 483 х 366 х 44 мм | |
| Вес | 5.8 кг | |
| ПРИЕМНАЯ ЧАСТЬ | ||
| Чувствительность цифровая | 0,22 мкВ при BER 5% | |
| Чувствительность аналоговая | 0.22 мкВ SINAD 12dB | |
| Избирательность по соседнему каналу | TIA603 | 60 дБ при 12.5 КГц 65 дБ при 20.0 и 25.0 КГц |
| ETSI | 70 дБ при 12.5 КГц 75 дБ при 20.0 и 25.0 КГц | |
| Подавление побочных каналов приема | TIA603 | 75 дБ при 12.5, 20.0, 25.0 КГц |
| ETSI | 70 дБ при 12.5, 20.0, 25.0 КГц | |
| Интермодуляционная избирательность | TIA603 | 75 дБ при 12.5, 20.0, 25.0 КГц |
| ETSI | не менее 70 дБ при 12.5, 20.0, 25.0 КГц | |
| Шум и фон | 40 дБ при 12.5 КГц 43 дБ при 20.0 КГц 45 дБ при 25.0 КГц | |
| Паразитное излучение | не более -57 дБ | |
| Блокировка | 90 дБ (TIA) 84 дБ (ETSI) | |
| Звуковая чувствительность | +1 .... -3 дБ | |
| Искажение звука | не более 3% | |
| ПЕРЕДАЮЩАЯ ЧАСТЬ | ||
| Выходная мощность | до 45.0 Вт | |
| Модуляция цифровая 4FSK | 7K60FXD при 12.5 КГц, данные 7K60FXW при 12.5 КГц, данные и голос | |
| Модуляция частотная (FM) | 11K0F3E при 12.5 КГц 14K0F3E при 20.0 КГц 16K0F3E при 25.5 КГц | |
| Паразитное излучение | -36 дБ < 1ГГц, -30 дБ > 1ГГц | |
| Подавление на соседнем канале | 60 дБ при 12.5 КГц 70 дБ при 20.0 и 25.0 КГц | |
| Девиация | ± 2.5 КГц при 12.5 КГц ± 4.0 КГц при 20.0 КГц ± 5.0 КГц при 25.5 КГц | |
| Искажение звука | ≤ 3 % | |
| Цифровой вокодер | AMBE++ или SALP | |
| Цифровой протокол | ETSI-TS102 361-1,-2,-3 | |
| Звуковая чувствительность | +1 .... -3 дБ | |
Отличительные особенности:
- 100% рабочий цикл
- Высокая выходная мощность с возможностью плавной регулировки
- Работа в режимах аналоговый, цифровой, смешанный
- Работа в режиме базовой радиостанции
- Встроенная сетевая карта с подключением по IP к другим ретрансляторам
- Объединение в сеть до 30 ретрансляторов
- Отличные характеристики приемного тракта
- аксессуарный разъем для подключения периферии
- разъем для подключения тангенты
- CTCSS/DCS кодирование/декодирование
- ВЧ разъемы N-female
- Импеданс 50 Ом
- питание от сети 220В или от резервного источника с автоматическим переключением
- Невысокий уровень рабочего шума
- Небольшие размеры и малый вес
Комплектация:
- ретранслятор,
- кабель питания,
- дуплексный фильтр,
- соединительные кабели,
- упаковка.
