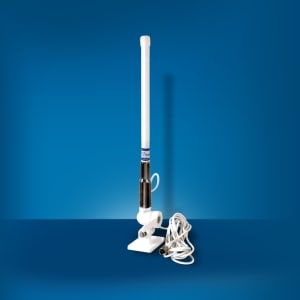

Антенна УКВ речного диапазона NavCom АШС-0,7

Антенно-фидерное устройство АШС-0,7 (антенна штыревая судовая длиной 0,7 м) электрически представляет собой симметричный полуволновый вибратор с отсекающим четвертьволновым стаканом, что позволило отказаться от выступающих противовесов.

Описание

Конструктивно излучающий элемент расположен внутри жесткого стекловолоконного радиопрозрачного чехла (степень защиты IP 55), в основании которого находится поворотный кронштейн (входит в комплект поставки), позволяющий осуществлять крепление антенного устройства к различным поверхностям. Конструкция кронштейна обеспечивает заваливание антенного устройства или его понижение до уровня настройки судна в кратчайший срок. В состав антенно-фидерных устройств конструктивно входит коаксиальный кабель RG-58 длиной 5м одним концом подключенный путем пайки к излучающему элементу, находящемуся внутри стекловолоконного чехла. В комплекте поставляется два разъёма PL259 и BNC под обжим.

Техническая характеристика:

Диапазон рабочих частот, МГц	300,0…300,6 и 336,0…336,6
Диаграмма направленности в горизонтальной плоскости	ненаправленная
КСВ на частоте 300,2мГц, не хуже	1,15
КСВ на частоте 336,2мГц, не хуже	1,5
Коэффициент усиления, дБи	2,5
Входное сопротивление, Ом	50
Допустимая мощность, Вт	50
Масса, кг	1,1
Размеры, (длина х диаметр)	700 Х 20
Допустимая скорость ветра, м/с	30
Диапазон рабочих температур, ºС	-50 ºС…+-50 ºС
Длина ВЧ коаксиального кабеля, м	5
Тип ВЧ соединителя	PL259
